흡착형 (카본)
CCB Series
적용 대상
용제화수, 악취제거, 가스정화, 레이저 조각, 마킹, 납땜작업, 화학 및 약품 실험실&연구소
전기 전자부품 조립라인, 학교 실험실 & 연구실, 귀금속 제조, 연마작업, 형각분진제거
특징
- 장점
- 최적 설계에 의한 Compact Size로 좁은 공간에 설치 가능
- 필터 교환이 용이한 Slide 방식 채택
- Control Panel
- 중앙집중방식 내장형 채택과 전원 스위치 및 차압계를 집약하여 시인성 향상
- 이동 중 파손이나 고장율이 낮음
- Turbo Blower
- 초정밀 프레스 금형과 전자 바란싱 작업으로 무진동, 저소음 실현
- 흡입효율 증가, 공기마찰 저항 최소화
- 분해·조립이 간편해 유지·보수 편리
- Painting (도장)
- 고급 도장재로 내구성과 고급스러움을 극대화
- 열과 내구성에 강한 소재

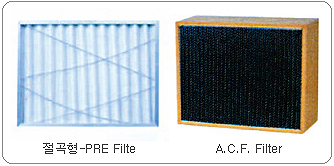

- PRE FILTER 및 활성탄소 섬유(Activated Carbon Fiber)
- PRE Filter : 흡착 반응은 흡착제의 수많은 기공에 오염물질이 채워지는 과정으로 공기중의 먼지가 흡입되면 흡착제의 기공 입구를 차단하여 흡착제의
수명이 짧아지게 된다. 따라서 흡입 공기의 전처리를 요하게 되는데 PRE Filter를 설치하여 흡착제를 보호하고 필터 수명이 연장되도록 설계되었다 - 활성탄소 섬유 : 다결정 구조의 고분자 화합물로 구성된 활성체로써 높은 강도와 흡착율로 쉽게 풍화되지 않아 2차 오염을 조성하지 않으며
내산성, 내알칼리성에 강하고 수명이 길며 냄새제거 기능이 있다

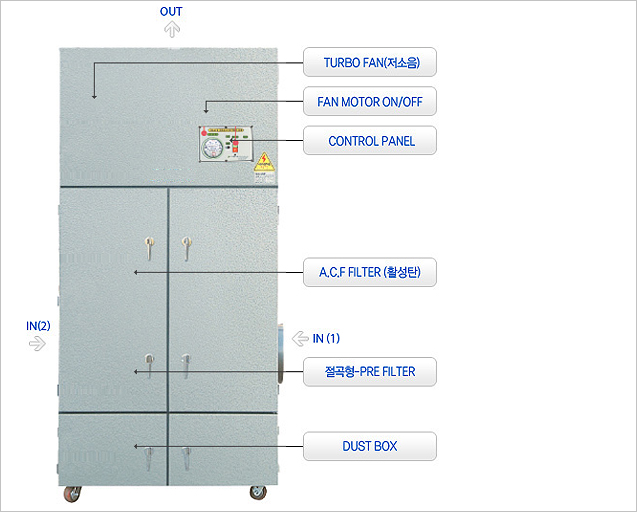

- 상세 이미지

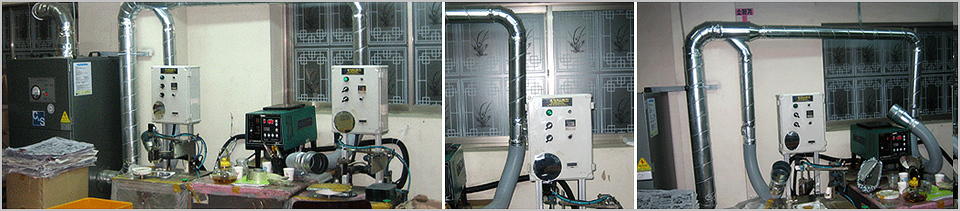

설치 사례

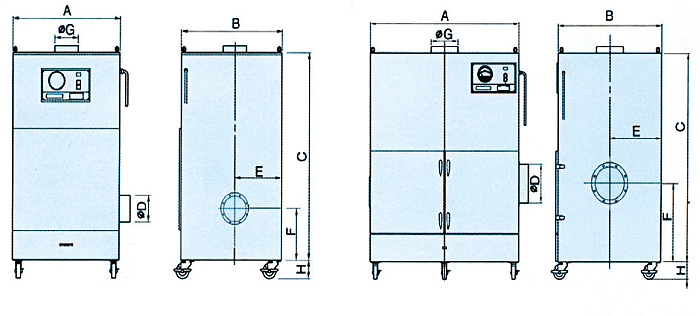

외형도
사양
| 모델명 | CCB-101 | CCB-202 | CCB-303 | CCB-404 | CCB-505 | CCB-707 | CCB-1010 | CCB-1500 | CCB-2000 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 전원 | 220V 1ø, 220V / 380V 3ø 60Hz, 440V(option), 50Hz(option) | |||||||||
| 출력 (KW) | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 5.5x2 | 7.5×2 | ||
| 정격전류 (A) | 2.8 /1.6 /1.4 |
5.6 /3.2 /2.8 |
8 /4.6 /4 |
13 /7.5 /6.5 |
18.2 /10.5 /9.1 |
24.4 /14.1 /12.2 |
18.2 /10.5 /9.1 |
24.4 /14.1 /12.2 |
||
| 풍량 (CMM) | 12 | 25 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | |
| 정압 (mmAq) | 230 | |||||||||
| 필터 크기 (mm) |
1차 PRE FILTER |
610×610×50 | 610×760×50 | 610×800×50 | 610×610×50x2 | 610×760×50x2 | 800×610×50x2 | |||
| 2차 CARBON FILTER |
610×610×150 | 610×610×292 | 610×760×292 | 610×800×292 | 610×610×292x2 | 610×760×292x2 | 800×610×292x2 | |||
| 기계 크기 (mm) |
A | 730 | 770 | 850 | 1650 | |||||
| B | 750 | 800 | 880 | 930 | ||||||
| C | 1367 | 1417 | 1564 | 1671 | 1771 | 1783 | 1880 | |||
| øD | 123 | 148 | 198 | 248 | 298 | 348 | 398 | 448 | ||
| E | 360 | 385 | 425 | 450 | 490 | |||||
| F | 387 | 342 | 415 | 470 | 475 | 560 | 700 | 760 | ||
| øG | 148 | 198 | 248 | 298 | 348 | 398 | 448 | 498 | ||
| H | 90 | 100 | ||||||||
| 중량 (kg) | 120 | 165 | 280 | 305 | 680 | 710 | 760 | 900 | ||
