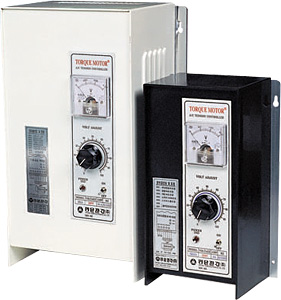

토르크 모터컨트롤러
Motor Remote ControllerTQ
토르크 모터 장력 제어 컨트롤러
(특수사양 주문제작 가능)

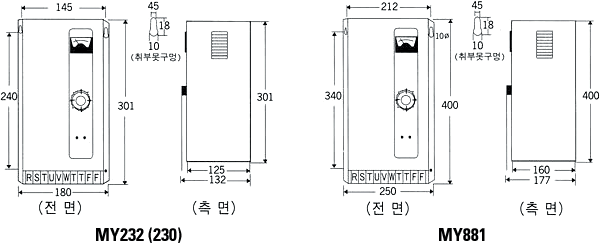

외형도
조정방법
MY232(230)
- VR1 : 전압각도 조정
- VR2 : 응답속도 조정
- VR3 : 정속도 게인 조정
- VR4 : 소프트 스톱 조정
- VR6, VR7 : 출력전압 조정
MY881
- VR1 : 구동속도 조정
- VR2 : 응답속도 조정
- VR3, VR4 : 정속도 게인 조정
- VR5 : 전압각도 조정
- VR6 : 소프트 스타트 조정
- VR7 : 소프트 스톱 조정
- VR8, VR9 : 출력상 조정

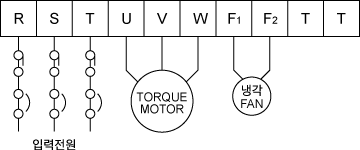

모터결선도
- R, S, T : 입력전원접속
- U, V, W : Motor 접속
- F1, F2 : Motor 후단 냉각 / Fan선 접속
- T, T : T, G (TS 모터에 사용, 토르크 모터에는 사용 안 함)
적용모터
| Model | Torque (Kgm) | 4Pole | Volt | Kw | Hz | Amps | |
|---|---|---|---|---|---|---|---|
| Max. | R.P.M | 220V | 380V | ||||
| MY 232 | 10 | 120~1200 | 220 380 440 |
0.12 | 50/60 | 1.27 | 0.7 |
| MY 232 | 20 | 0.24 | 2.1 | 1.2 | |||
| MY 232 | 40 | 0.49 | 3.5 | 2 | |||
| MY 232 | 60 | 0.73 | 5.0 | 2.9 | |||
| MY 232 | 100 | 1.23 | 7.4 | 4.2 | |||
| MY 230 | 150 | 1.85 | 11.3 | 6.2 | |||
| MY 881 | 200 | 2.46 | 14.9 | 8.6 | |||
| MY 881 | 300 | 3.70 | 21.4 | 12.4 | |||
| MY 881 | 400 | 4.96 | 28.9 | 16.7 | |||
| MY 881 | 500 | 6.16 | 37.5 | 21.7 | |||
