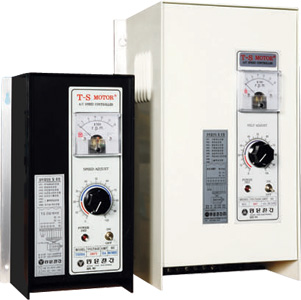

TS 모터컨트롤러
Motor Remote ControllerTS
속도 조절 모터 제어 컨트롤러
(특수사양 주문제작 가능)
외형도
조정방법
MY232(230)
- VR1 : RPM 최대치 조정
- VR2 : 응답속도 조정
- VR3 : 정속도 게인 조정
- VR4 : 소프트 스톱 조정
- VR6, VR7 : 출력전압 조정
MY881
- VR1 : 구동속도 조정
- VR2 : 응답속도 조정
- VR3, VR4 : 정속도 게인 조정
- VR5 : RPM 최대치 조정
- VR6 : 소프트 스타트 조정
- VR7 : 소프트 스톱 조정
- VR8, VR9 : 출력상 조정

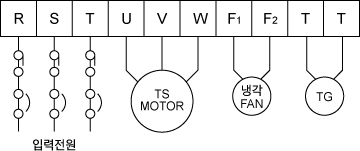

모터결선도
- R, S, T : 입력전원접속
- U, V, W : Motor 접속
- F1, F2 : Motor 후단 냉각 / Fan선 접속
- T, T : T, G (TS 모터에 사용, 토르크 모터에는 사용 안 함)
