TQC/TSC 고급형 모터컨트롤러

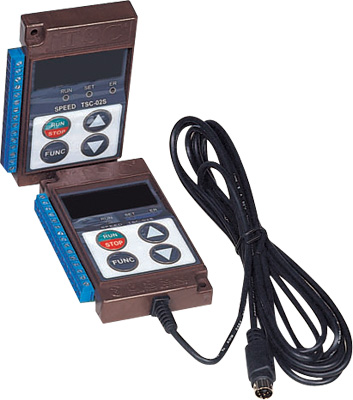

Motor Remote Controller TSC-02S
토르크, 인버터 일체형 모터 제어 리모트 컨트롤러 (외부신호, 저항가능)
(특수사양 주문제작 가능)

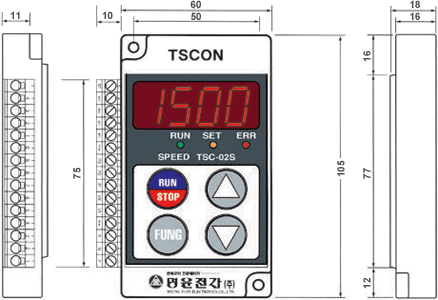

외형도

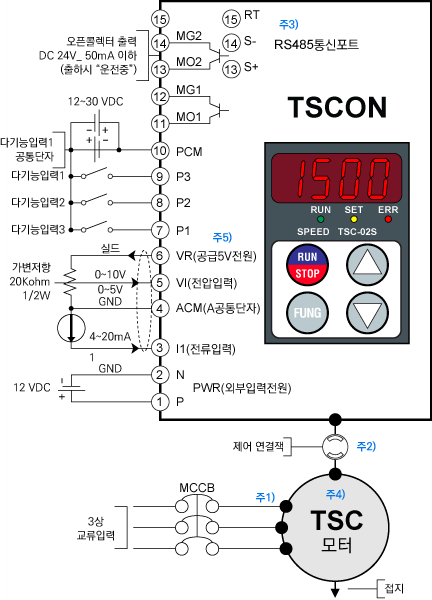

결선도
- 주1) 주회로는 제어회로를 표시합니다.
- 주2) 노이즈 유입의 원인이 되니 제어선과 모터전원선을 반드시 분리배선하십시오. (부득이한 경우 실드된 전용선 구매)
- 주3) 옵션사항이며 유저 요구에 의해 변경될 수 있습니다.
- 주4) 변속제어용 인버터가 내장된 속도 및 토르크 제어 전용모터입니다.
- 주5) VR전원 사용시 내부 설정 SW를 개방(5V)하여야 합니다. (단락 : 10V입력)
